業主單位：上海久事置業有限公司
參建單位：上海市建筑科學研究院有限公司
參建單位：上海章明建筑設計事務所（有限合伙）
麥邊大樓（亞細亞大樓）作為“外灘1號”，其建筑形式、材料類型、病害特征在外灘地區乃至上海近現代建筑中均具有典型性。本次預防性保護項目針對建筑在日常使用中面臨的潛在風險，利用數字孿生建模、物聯網監測、人工智能病害識別、外墻及室內日常維護保養等技術手段，實現了文物建筑全方位、全生命周期的主動保護，對以外灘地區為代表的近現代建筑的日常主動保護工作起到了良好的示范效應。
01 亞細亞大樓概況
麥邊大樓（亞細亞大樓）為一棟八層鋼筋混凝土框架結構房屋，總建筑面積約12008m2。1913年大樓由英商麥克倍恩公司（Mcbain Company）投資建設，英商馬海洋行（Moorhead and Haise）設計，華商裕昌泰營造廠施工承建，1916年竣工。1917年，大樓被亞細亞火油公司購得，改稱“亞細亞大樓”。
亞細亞大樓歷史照片
亞細亞大樓現狀照片
大樓建筑平面整體呈“回”字形布局，這種回字形平面布置是外灘建筑中僅有的。東、南立面均采用經典的“橫三段、豎三段”式構圖，左右對稱、莊重典雅。
麥邊大樓（亞細亞大樓）是繼1908年德律風公司大樓后另一幢主要采用鋼筋混凝土框架結構的建筑，它的成功設計和建造，對以后外灘近代建筑向更高層次發展起了一定的促進作用。此后，鋼筋混凝土框架結構便成為上海多層建筑的最主要的結構形式之一。
1996年11月，作為“外灘建筑群”中的重要建筑物之一，同上海“外灘建筑群”被國務院列為全國重點文物保護單位。
重點保護部位為：
東、南外立面；
建筑背部的東部底層入口大廳原有平面、空間格局、天花線腳及原有壁龕；
南部的入口進廳及大廳平面、空間格局和天花線腳；
各層樓梯間、地坪及樓梯等原有裝修。
麥邊大樓（亞細亞大樓）屬于外灘特色建筑群第二階段大規模建筑變遷后保存至今的十幢建筑之一，是當時外灘最高的建筑，享有“外灘第一樓”的美譽，展現了當時的典型建筑風格和建造工藝，見證了外灘建筑的發展與變遷，具有重要的文化價值、藝術價值和科學價值。
02 亞細亞大樓現狀分析
經過百余年的使用，大樓的材料、設備等均存在不同程度的老化，原有的建筑布局和結構構件也逐漸難以滿足日益發展的使用需求。麥邊大樓（亞細亞大樓）曾于1939年進行重新裝修改造，但具體改造內容不詳。2008年，經上級部門批準，大樓進行了整體性的保護修繕，包括結構加固、外立面修繕、中庭改造、室內裝修等多項內容。2018年-2019年，針對大樓外立面空鼓、開裂等隱患，大樓業主方上海久事置業有限公司對大樓外立面進行了局部針對性修繕。
根據2018年大樓的文物勘查結果，結合大樓的日常使用情況和周邊環境情況對建筑安全耐久和使用運維方面進行了風險分析，主要包括：
1.結構沉降變形風險
大樓各方向平均相對傾斜值目前低于相關規程關于同類建筑結構傾斜率的限值。但外灘地區屬于軟土地基，地基基礎沉降變形情況仍是需要關注的重點之一。
2.主體病害風險
大樓主體部分存在一些耐久性病害，主要有墻面開裂、起皮、地磚空鼓等，部分柱加固鋼板銹蝕、屋頂鋼構件銹蝕，梁、墻混凝土保護層剝落等。
3.外立面“高墜”風險
大樓的重點保護部位——外立面的病害主要有色差、起殼，檐口、轉角部位的裂縫，各立面陽臺欄桿底部以及天溝的開裂、剝落。大樓三層以上大部分外立面區域采用預制水泥砂漿人造石作為裝飾掛塊。掛塊與墻體采用預留的錨環內套入拉結八字鋼筋連接。大樓外立面大部分空鼓為掛塊的內部鋼筋受水（汽）銹蝕鐵脹造成保護層開裂、剝離，導致表面開裂、空鼓、剝落。
外立面裝飾掛塊內部鋼筋銹蝕
4.周邊環境風險
大樓緊鄰中山東一路和延安東路隧道，交通振動對房屋的結構安全和使用舒適度均可能造成一定的影響。大樓緊鄰黃浦江，汛期和臺風期存在風災水浸的潛在風險。
5.運維管理需求
日常管理方面，雖然業主對大樓進行每月安全巡查，節假日、極端天氣下輔以額外的突擊檢查，但皆以人工目視為主。日常管理技術手段也多為人工、紙質文件，工作效率較低。
針對大樓的現狀問題和需求，后續應對大樓進行常態化預防性保護，包括：對大樓的使用狀況進行定期調查；對大樓變形情況進行監測；對大樓外立面病害狀況進行定期調查和監測；對大樓動力特性進行定期測試；對監測過程中發現的問題，及時進行維護保養；建立數字化日常管理平臺，提高預防性保護的工作效率等。
03 亞細亞大樓預防性保護
1 預防性保護理念
文物建筑預防性保護是一種全新的保護理念，以“保護為主、搶救第一、合理利用、加強管理”為方針，變“搶救性保護”為“預防性保護”。
遵循“預防為主”的理念，重點關注智能監測及人工巡檢得到的大樓使用狀態數據，對于必須采取適當干預措施的情況制定適宜性的保養維護技術，形成了“風險分析、獲取數據、評估狀態、適當干預”的工作思路，盡可能減少日常使用中面臨的各類風險，有利于全面研究、科學決策、謹慎處理文物建筑，最終實現對文物建筑全生命周期的預防性保護。

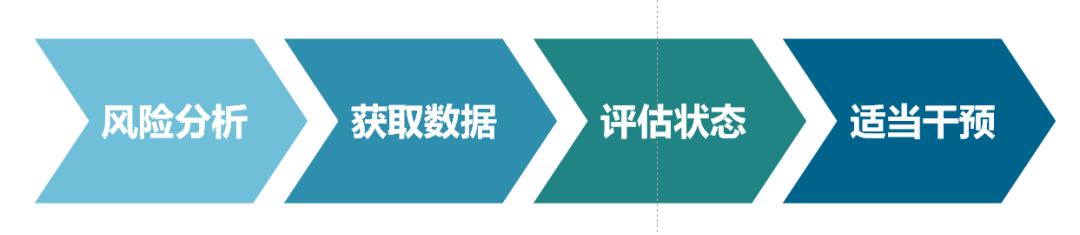

預防性保護工作思路
大樓目前處于正常使用階段，針對大樓所處環境和日常使用中面臨的技術和管理問題，項目的需求主要為“巡查、監測、維護、賦能”四大方面：
巡查：對大樓的日常使用狀況進行常態化巡查，動態了解其安全狀況，及時進行維護與修繕 。
監測：對大樓因材料老化或受交通振動、汛期、臺風等環境影響導致的劣化進行實時監測，及時關注大樓的使用安全。
維護：根據巡查和監測的結果，對大樓制定合適的維護保養計劃和病害處置流程，發現問題及時處置，通過合理日常維護手段，減少大修頻率。
賦能：對房屋整體及室內外保護部位進行數字化建模，建立數字化日常管理平臺，提高預防性保護的工作效率。
2 主要工作內容
在系統分析大樓的現狀和面臨的問題基礎上，本次預防性保護從定期巡檢、動態監測、保養維護、數字化管理，通過數字孿生建模、物聯網智能監測系統、外立面損傷智能識別、仿石材立面的保養維護等手段，建立大樓的數字化預防性保護平臺。
數字孿生建模
數字孿生模型旨在通過多種數字化測繪手段，將建筑本體映射到虛擬空間中，為文物勘察設計施工、建筑監測管理、文物活化利用等文物保護工作提供了全面數據支持，是文物建筑預防性保護的重要基礎。
三維激光掃描建模：采用三維激光掃描儀對大樓進行全景三維激光掃描，形成大樓的數字化物理空間點云模型。三維激光掃描建模的精度最高、細節完整、真實還原，是建立實景模型的基礎數據。

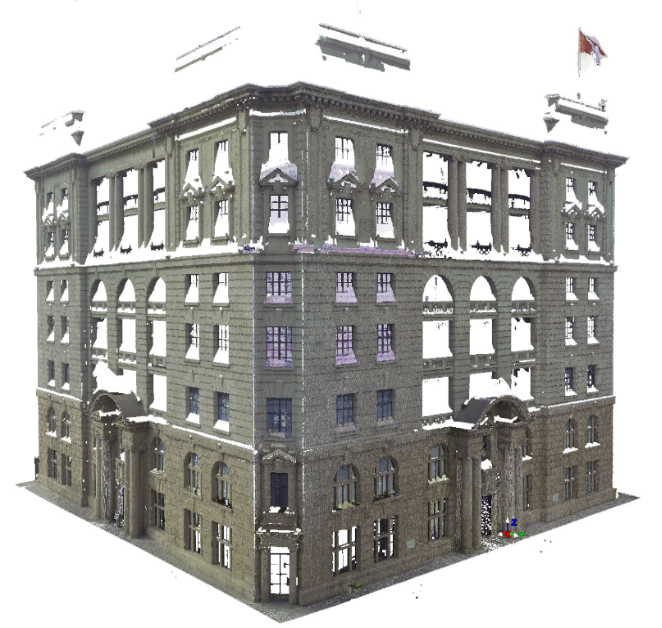

外立面三維點云結果
攝影測量模型：采用傾斜攝影測量技術和近景攝影測量技術，用無人機低空影像采集，結合手持相機對大樓底部、室內拍攝等的拍攝，通過先進的定位、融合、建模等技術，生成真實的三維建筑模型。攝影測量實景模型數據完整，紋理信息豐富、可嵌入GIS平臺，是建立數字孿生模型的關鍵方法。
VR全景漫游：對大樓室內空間、陽臺、樓梯等典型場景進行三維全景拍攝，處理形成VR全景漫游展示模型，達到身臨其境的視覺效果。
BIM模型：在三維激光掃描和攝影測量采集的模型基礎上，對大樓的建筑構件、結構構件、裝飾構件等主要物體進行深化處理，形成BIM信息化模型。BIM模型不僅能再現大樓的整體形式、立面特色部位、結構形式等，而且能通過電腦對模型中的任意構件的屬性進行定義，添加歷史信息，圖片，修繕記錄等，形成數字化信息檔案，是大樓三維數字全生命周期管理的基礎。
外立面損傷智能識別
針對房屋目前損傷特點，本次預防性保護通過人工定期目視巡查對外立面病害情況進行監控，也同時通過無人機攝影測量，建立大樓外立面三維實景模型，在模型中對目視角度受限的區域進行病害監控。
與此同時，利用搭載在無人機上的高清相機對房屋外立面進行快速整體成像，利用特征點識別匹配算法、機器視覺技術、卷積神經網絡算法等數據處理技術，自動識別出外墻面開裂、脫落、滲水等損傷，幫助保護人員快速定位病害位置，提高巡查檢測的效率。
此外，通過在無人機上搭載相機和測距設備，可以在拍攝裂縫照片的同時測量出裂縫距離無人機的距離，通過基于機器視覺的智能算法，智能提取數字骨架，識別裂縫寬度，測量精度最高可達0.2mm，可滿足絕大多數裂縫檢測的需求。
基于機器視覺的裂縫信息提取外立面裂縫
基于機器視覺技術的外立面裂縫信息提取技術：
對大樓外立面高處的裂縫進行了自動識別，通過基于機器視覺的自動算法，對照片進行處理后智能提取裂縫數字骨架并識別裂縫寬度。
物聯網智能監測
根據對大樓的現狀分析，對大樓的從變形、振動、環境、損傷幾個方面進行監測，考慮到建筑特點，并結合監測條件，采取自動監測和人工巡檢相結合的監測方式。自動監測主要進行房屋的傾斜、不均勻沉降、風速風向、溫濕度、振動等的監測，人工巡檢重點關注外立面損傷及自動監測復核。
保養維護機制

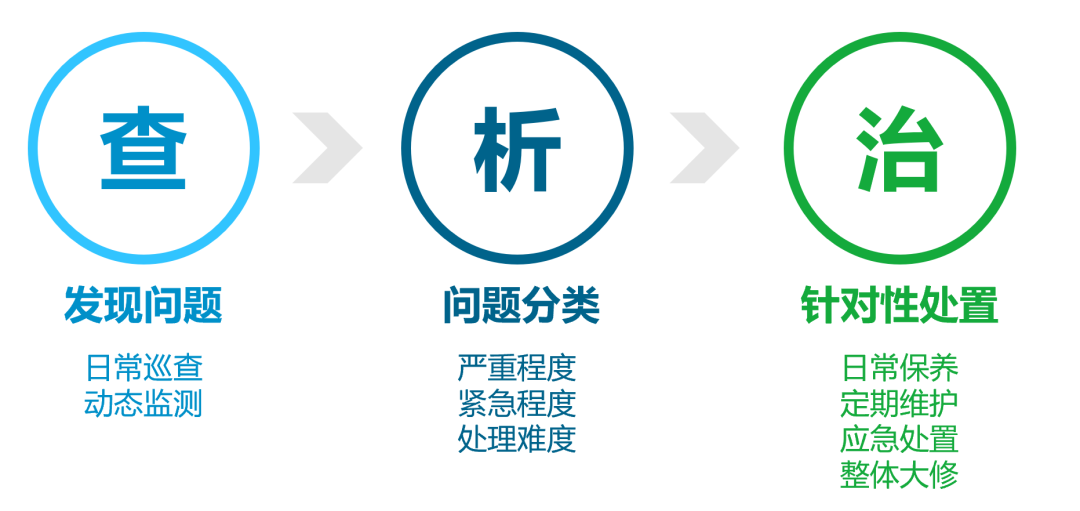

日常巡查和實時監測，目的是及時發現問題，依據問題導向，有針對性的開展保養維護。監測是“及時發現，及時養護”的前提。及時有針對性的報養維護，一是要及時“實時監測”，二是要問題導向。根據發現問題，有針對性分析處置，針對性開展保養維護。
大樓典型病害處理方式，分為觀察處理、計劃修繕和應急修繕。
觀察處理：
損壞部位暫無安全隱患且對立面視覺效果無明顯影響，但可能存在發展趨勢，建議定期觀察并根據實際情況納入修繕計劃。
計劃修繕：
損壞部位暫無嚴重安全隱患，但其存在明顯影響立面效果且存在加劇趨勢，建議納入近期修繕計劃。
應急修繕：
損傷部位目視存在明顯安全隱患，存在脫落、墜落隱患或已發生局部脫落，需及時進行修繕處置。
04 效果和意義
麥邊大樓（亞細亞大樓）預防性保護項目，提出了面向日常使用情況下的預防性保護體系，具有開創性和示范作用，主要表現為以下幾個方面：
（1）利用數字化手段賦能文物保護工作，實現了既有精細化構件信息又有逼真紋理效果的數字孿生模型，為文物勘察設計施工、建筑遺產監測管理、文物數字化展示利用等一系列文物保護行為提供全面基礎資料支持。
（2）根據風險類型建立多參數物聯網智能監測系統，結合BIM模型，實現了大樓本體及環境的三維可視化連續、實時監控，預防使用安全隱患，保證文物建筑的使用安全。
（3）利用人工智能、機器視覺等智能化手段，提高外立面病害發現的效率，通過建立數字化病害管理平臺，實現了空間、時間維度相結合的病害管理，直觀反映病害的重點分布區域以及發展情況，為制定維護保養計劃、開展修繕工作提供重要數據支撐。
（4）形成了“智能監測+人工巡檢+定期保養”的保護機制，降低建筑在日常使用中面臨的各類風險，消除文物建筑出現重大問題的可能性，實現對文物建筑全生命周期的預防性保護。
麥邊大樓（亞細亞大樓）預防性保護項目的實施，為文物建筑預防性保護推廣提供了重要的保護理念和思路：
風險分析和風險預防是預防性保護的基礎 。
巡查和實時監測是保護工作的前提 。
合適的保養維護是預防性保護的關鍵。
發現-養護，時效性和針對性是治“未病”的具體表現 。
新技術是未來文物建筑保護利用的趨勢。
